Flow Sand Filter Typ FSF

Das Flow Sand Filter ist ein aufwärts durchströmtes Raumfilter mit kontinuierlicher Filterbettreinigung. Im Gegensatz zu anderen Filtersystemen findet keine Unterbrechung des Filtrationsprozesses zur Rückspülung statt. Daher entfallen das Vorlagebecken für Spülwasser und das Pufferbecken für stoßweise anfallendes Schlammwasser. Das FlowSand Filter wird als Behälter- oder Betonbauweise ausgeführt.



Einsatzbereiche

  • Trinkwasseraufbereitung aus Oberflächenwasser oder Brunnenwasser
  • Brauchwasseraufbereitung aus Brunnenwasser
  • Sinterwasseraufbereitung in der Stahlindustrie
  • Kühlwasseraufbereitung mit Kreislaufführung
  • Abwasseraufbereitung in der Industrie (Chemie, Papier usw.)
  • Schlussfiltration in kommunalen Kläranlagen
  • Biofiltration, Denitrifikation und Nitrifikation
  • Filtration mit Phosphatfällung




Auf Bild klicken zum Vergößern


Funktionsweise

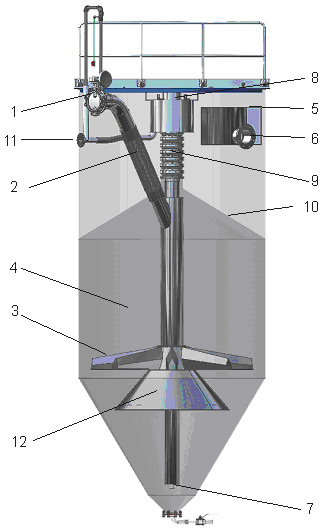

Jedes Filter ist im Zulauf mit einem Ventil (1) absperrbar (Behälterbauweise). Das Wasser strömt durch den Zulauf (2) und den Zulaufverteiler (3) in das Filterbett (4) und durchfließt das sich nach unten bewegende Filterbett im Gegenstrom. Das filtrierte Wasser verlässt das Filter über die Überfallkante (5) durch den Ablauf (6). Der verschmutzte Sand wird mit der Mammutpumpe (7) in den Entspannungsteil (8) im oberen Bereich des Filters transportiert. Dort fällt der Sand in den Sandwäscher (9), wo er im Gegenstrom mit einem Teilstrom des Filtrates gereinigt wird. Der gereinigte Sand fällt auf die Oberfläche des Filterbettes (10) zurück und nimmt erneut am Filtrierprozess teil. Das verunreinigte Waschwasser verlässt das Filter durch den Waschwasserablauf (11). Im unteren Teil des Filters befindet sich der Sandverteilerkonus (12). Dieser bewirkt eine gleichmäßige Verteilung des Sandes über die gesamte Filterfläche. Um Störungen zu vermeiden, sollte das dem Filter zugeführte Wasser durch eine vorgeschaltete Sedimentation von groben Feststoffen gereinigt werden. Als vorgeschaltete Sedimentation eignet sich der Transumed Absetz- Z yklon Typ ZA.
